Was sind die verschiedenen Arten von Rolllagern und Unterlegscheiben?

Rolllager und Unterlegscheiben sind wesentliche Komponenten in verschiedenen mechanischen Systemen, die eine entscheidende Rolle bei der Reduzierung der Reibung, der Unterstützung von Lasten und der Gewährleistung eines reibungslosen Betriebs spielen. Als führender Anbieter von Rolllagern und Unterlegscheiben verstehe ich die Bedeutung dieser Komponenten und die vielfältige Auswahl an Optionen auf dem Markt. In diesem Blog -Beitrag werde ich die verschiedenen Arten von Rolllagern und Unterlegscheiben, ihre Anwendungen und die von ihnen angebotenen Vorteile untersuchen.

Arten von Rollenlagern

Zylindrische Rollenlager

Zylindrische Rollenlager sind durch ihre zylindrischen Walzen gekennzeichnet, die von Flanschen am inneren oder äußeren Ring geleitet werden. Diese Lager sind so ausgelegt, dass sie hohe radiale Lasten verarbeiten und eine gewisse axiale Last in eine Richtung aufnehmen können. Sie werden üblicherweise in Anwendungen wie Werkzeugmaschinen, Elektromotoren und Getriebe verwendet. Die zylindrische Form der Walzen ermöglicht eine große Kontaktfläche mit den Rennen, was zu einer hohen Lastkapazität und einer geringen Reibung führt.

Sich verjüngende Rollenlager

Verjüngende Rollenlager haben sich verjüngende Rollen, die so angeordnet sind, dass sie an einem Punkt auf der Lagerachse konvergieren. Mit diesem Design können sie sowohl radiale als auch axiale Lasten gleichzeitig verarbeiten. Verjüngende Rollenlager werden in Automobilanwendungen wie Radnaben, Getriebe und Differentialen sowie in Industriemaschinen wie Pumpen und Kompressoren häufig verwendet. Die Fähigkeit, kombinierte Lasten zu bewältigen, macht sie in vielen Hochleistungsanwendungen zu einer beliebten Wahl.

Sphärische Rollenlager

Kugelrolllager verfügen über kugelförmige Walzen, die sich selbst mit den Rennen selbst ausrichten können. Diese Funktion zur Selbstausrichtung ermöglicht es ihnen, eine Fehlausrichtung zwischen der Welle und dem Gehäuse auszugleichen, was aufgrund von Installationsfehlern, Wellenauslenkung oder thermischer Expansion auftreten kann. Kugelrolllager werden üblicherweise in Anwendungen verwendet, bei denen Fehlausrichtung ein Problem darstellt, wie Fördersysteme, Bergbaugeräte und Papierfabriken. Sie können schwere radiale Lasten und mäßige axiale Lasten in beide Richtungen verarbeiten.

Nadelrollenlager

Nadelrollenlager zeichnen sich durch ihre langen, dünnen Rollen mit einem kleinen Durchmesser im Vergleich zu ihrer Länge aus. Diese Lager sind so ausgelegt, dass sie eine hohe Lastkapazität in einem kompakten Raum bieten. Nadelrollenlager werden üblicherweise in Anwendungen verwendet, in denen der Platz begrenzt ist, z. B. Automotoren, Übertragungen und Elektrowerkzeuge. Sie können hohe radiale Lasten bewältigen und sind für Anwendungen mit Hochgeschwindigkeitsrotation geeignet.

Arten von Unterlegscheiben

Flache Unterlegscheiben

Flachwaschmaschinen sind die häufigste Art von Waschmaschinen und werden verwendet, um die Ladung eines Befestigungselements über einen größeren Bereich zu verteilen. Sie bestehen typischerweise aus Metall und haben eine flache, kreisförmige Form mit einem Loch in der Mitte. Flachwaschmaschinen werden in einer Vielzahl von Anwendungen verwendet, von einfachen Haushaltsreparaturen bis hin zu Industriemaschinen. Sie helfen, Schäden an der Oberfläche des zu befestigten Materials zu verhindern und eine sichere Verbindung zu gewährleisten.

Feder Unterlegungen

Federscheiben sind so konzipiert, dass sie eine federähnliche Wirkung bieten, die die Lockerung des Befestigungselements aufgrund von Vibrationen oder thermischer Ausdehnung verhindern. Sie bestehen typischerweise aus Metall und haben eine gekrümmte oder helikale Form. Federscheiben werden üblicherweise in Anwendungen verwendet, bei denen der Befestigungselement dynamische Lasten wie Automotoren, Maschinen und elektrische Geräte ausgesetzt ist. Sie helfen dabei, die Vorspannung auf dem Befestigungselement beizubehalten und verhindern, dass sie sich im Laufe der Zeit lösen.

Waschmaschinensperre

Verriegelungsscheiben werden verwendet, um zu verhindern, dass der Befestigungselement lockert, indem eine Verriegelungswirkung erstellt wird. Es gibt verschiedene Arten von Verriegelungsscheiben, einschließlich Split -Unterlegscheiben, gezahnte Unterlegscheiben und gezackte Unterlegscheiben. Split-Unterlegscheiben haben einen Spalt im Umfang, der eine federartige Wirkung erzeugt, wenn die Waschmaschine komprimiert wird. Zähte Unterlegscheiben haben Zähne auf der Oberfläche, die in das zu befestigte Material beißen und eine Verriegelungswirkung liefern. Zackierte Unterlegscheiben haben Zacken auf der Oberfläche, die den Befestigungselement und das zu befestigte Material greifen und die Rotation verhindert. Verriegelungsscheiben werden üblicherweise in Anwendungen verwendet, bei denen der Befestigungselement Vibrationen oder Drehmoment unterliegt, z. B. Automotoren, Maschinen und elektrische Geräte.

Anwendungen von Rollenlagern und Unterlegscheiben

Rolllager und Unterlegscheiben werden in einer Vielzahl von Branchen und Anwendungen verwendet, darunter Automobile, Luft- und Raumfahrt, Industriemaschinen und Konsumgüter. In der Automobilindustrie werden Rolllager in Motoren, Getriebe, Radnaben und Differentialen verwendet, während Unterlegscheiben in verschiedenen Befestigungsanwendungen verwendet werden. In der Luft- und Raumfahrtindustrie werden Rolllager in Flugzeugmotoren, Fahrwerk und Kontrollsystemen verwendet, während Waschmaschinen in strukturellen Komponenten verwendet werden. In der Industriemaschinenindustrie werden Rolllager in Pumpen, Kompressoren, Förderern und Bergbaugeräten verwendet, während Waschmaschinen in Maschinenbaugruppe und -wartung verwendet werden. In der Branche der Verbraucherprodukte werden Rolllager in Geräten, Elektrowerkzeugen und Sportartikeln verwendet, während Waschmaschinen in der Produktbaugruppe und Reparatur verwendet werden.

Vorteile der Verwendung hochwertiger Rolllager und Unterlegscheiben

Die Verwendung hochwertiger Rolllager und Unterlegscheiben bietet mehrere Vorteile, einschließlich einer verbesserten Leistung, erhöhten Zuverlässigkeit und reduzierten Wartungskosten. Hochwertige Lager sind so konzipiert, dass sie hohen Lasten, hohen Geschwindigkeiten und harten Betriebsbedingungen standhalten, was zu einer längeren Lebensdauer und weniger Aufschlüssen führt. Sie bieten auch einen reibungsloseren Betrieb, der die Effizienz der Maschinen verbessern und den Energieverbrauch verringern kann. Hochwertige Unterlegscheiben sind so konzipiert, dass sie eine sichere Verbindung herstellen und die Lockerung des Befestigungselements verhindern, um Schäden an der Maschinerie zu verhindern und einen sicheren Betrieb zu gewährleisten.

Abschluss

Zusammenfassend sind Rolllager und Unterlegscheiben wesentliche Komponenten in verschiedenen mechanischen Systemen, und die Auswahl der richtigen Lager- und Waschmaschine für Ihre Anwendung ist für eine optimale Leistung und Zuverlässigkeit von entscheidender Bedeutung. Als Lieferant von Rolllagern und Unterlegscheiben biete ich eine breite Palette hochwertiger Produkte an, die den Anforderungen verschiedener Branchen und Anwendungen entsprechen. Egal, ob Sie zylindrische Rollenlager, sich verjüngende Rollenlager, kugelförmige Rollenlager, Nadelrollenlager, flache Unterlegscheiben, Federscheiben oder Sperrscheiben benötigen, ich kann Ihnen die richtige Lösung zur Verfügung stellen.

Wenn Sie mehr über unsere Rolllager und Unterlegscheiben erfahren möchten oder Ihre spezifischen Anforderungen besprechen möchten, zögern Sie bitte nicht, uns in Verbindung zu setzen. Wir sind bestrebt, unseren Kunden den höchsten Service und Support zu bieten, und freuen uns darauf, mit Ihnen zusammenzuarbeiten.

Referenzen

• "Rollenlagerhandbuch", SKF
• "Maschinenbaudesign", Joseph E. Shigley, Charles R. Mischke und Richard G. Budynas
• "Befestigungsmittel und Fixierhandbuch", Christopher Hoyle

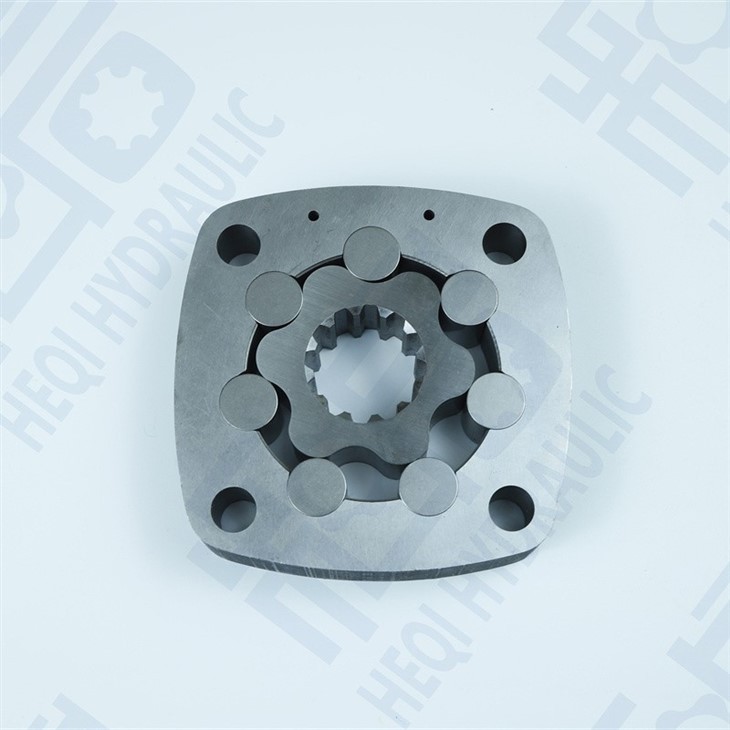

Wenn Sie auch verwandte hydraulische Motoreile benötigen, können Sie auf die folgenden Links klicken, um mehr zu erfahren:Obere DeckungAnwesendStator-Rotorpaar für den UmlaufmotorAnwesendOMM Gerotor -Set. Wenden Sie sich gerne nach Beschaffungs- und Verhandlungsbedürfnissen, und wir können Sie gerne dabei unterstützen, die besten Lösungen für Ihre Projekte zu finden.
